Karayollarında “Pasif Güvenlik” Kavramı ve Sıfır Kaza Vizyonu
Modern karayolu taşımacılığında güvenlik, sadece sürücülerin dikkatine veya araçların fren sistemlerine bırakılamayacak kadar kompleks bir mühendislik problemidir. Hız sınırlarının arttığı otoyollarda ve yoğun trafiğin aktığı bölünmüş yollarda, en küçük bir sürücü hatası veya mekanik arıza, felaketle sonuçlanabilecek zincirleme kazalara dönüşebilir. İşte bu noktada, yol mühendisliğinin “Affedici Yol” (Forgiving Roadside) tasarımı devreye girer. Bu tasarım felsefesi, sürücü hata yapsa bile yolun altyapısının bu hatayı tolere etmesini ve kazanın şiddetini minimize etmesini hedefler.
Yol kenarlarında ve orta refüjlerde gördüğümüz bariyer sistemleri, bu pasif güvenlik önlemlerinin en kritik bileşenidir. Ancak her bariyer aynı korumayı sağlamaz. Özellikle yüksek hızlarda seyreden araçların kinetik enerjisini sönümlemek ve onları tekrar güvenli şeride yönlendirmek için beton bariyer sistemleri, günümüz ulaşım ağlarının vazgeçilmez bir standardı haline gelmiştir. Bu makale, araçların karşı şeride geçmesini (crossover) önleyen mühendislik hesaplarını, New Jersey tipi bariyerlerin çalışma prensibini ve betonun çeliğe karşı yapısal avantajlarını teknik bir perspektifle ele almaktadır.
Ölümcül Kazaların Analizi: Karşı Şeride Geçiş (Crossover) Riskleri ve Nedenleri
Trafik kazaları istatistikleri incelendiğinde, en yüksek ölüm oranına sahip kaza türünün “kafa kafaya çarpışmalar” (head-on collisions) olduğu görülmektedir. Bölünmüş yollarda bu tür kazalar, genellikle bir aracın kontrolü kaybedip orta refüjü aşarak karşı şeride geçmesiyle meydana gelir.
Refüj İhlalleri ve Kafa Kafaya Çarpışmaların Fiziği
Bir aracın yoldan çıkma eğilimi, hızın karesiyle orantılı olarak artan kinetik enerji yasalarına dayanır. 120 km/s hızla giden bir araç, direksiyon hakimiyetini kaybettiğinde tonlarca ağırlığındaki bir güdümlü mermiye dönüşür.
Yüksek Hız ve Kontrol Kaybı Senaryoları
Otoyol standartlarında, araçların savrulma anında durabilmesi için geniş güvenlik şeritleri (banket) ve kaçış rampaları tasarlanır. Ancak şehir geçişlerinde veya daraltılmış platformlarda, orta refüj genişliği genellikle sınırlıdır. Eğer bu dar alanda yeterli bir engelleyici sistem yoksa, savrulan araç saniyeler içinde karşı yönden gelen trafiğin içine dalar. İki aracın birbirine zıt yönlerdeki hızlarının toplanmasıyla oluşan çarpışma şiddeti, modern araçların hava yastığı ve şasi güvenliklerini bile etkisiz hale getirecek boyuttadır.
Ağır Vasıta Kazalarının Yıkıcı Etkileri
Sorun sadece binek araçlar değildir. Lojistik sektörünün belkemiği olan tırlar, kamyonlar ve şehirlerarası otobüsler, yüksek kütleleri (momentum) nedeniyle standart güvenlik önlemlerini zorlar. 40 tonluk bir tırın karşı şeride geçmesi, sadece çarptığı aracı değil, o şeritteki tüm trafik akışını yok edebilir. Standart bordür taşları veya zayıf metal bariyerler, bu devasa kütle karşısında bir “kağıt gibi” ezilip geçilir. Bu nedenle, ağır vasıta trafiğinin yoğun olduğu güzergahlarda, engelleme kapasitesi (containment level) yüksek olan beton bariyer kullanımı bir tercih değil, mühendislik zorunluluğudur.
Bariyer Olmayan veya Yetersiz Olan Yollardaki İstatistikler
Bölünmüş Yollarda Kaza İstatistikleri
Karayolları Genel Müdürlüğü ve uluslararası trafik otoritelerinin verilerine göre, ortasında fiziksel bir ayırıcı (beton bariyer) bulunan yollarda, ölümlü kaza oranları %90’a varan oranlarda azalmaktadır. Bariyersiz yollarda ise, basit bir lastik patlaması veya sürücünün uyuklaması gibi durumlar, çoklu ölümlü kazalarla sonuçlanmaktadır.
“Kaza Kara Noktaları” ve Altyapı Eksiklikleri
Kazaların sıkça yaşandığı “kara noktalar” genellikle virajlar, köprü geçişleri ve eğimli yollardır. Bu bölgelerde araçların merkezkaç kuvvetiyle dışarı savrulma riski yüksektir. Altyapı planlamasında bu noktalara yerleştirilecek prefabrik beton elemanlar, aracın yoldan çıkmasını fiziksel olarak imkansız hale getirerek “kara nokta” tanımını ortadan kaldırır.

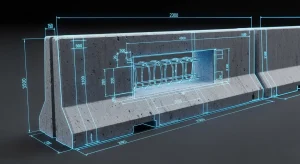

Trafik Güvenliğinde New Jersey Tipi Beton Bariyerlerin Çalışma Prensibi ve Tasarım Geometrisi
Sürücüler genellikle beton bariyerleri basit birer “beton blok” olarak görür. Oysa bu bariyerlerin kesit yapısı (geometrisi), 1950’lerden bu yana geliştirilen hassas bir mühendislik ürünüdür. Dünya genelinde en yaygın kullanılan tasarım, “New Jersey Profili” olarak adlandırılır.
“New Jersey” Profilinin Mühendislik Sırrı
Bu tasarımın amacı, aracı aniden durdurarak içindeki yolcuya zarar vermek değil, aracı yavaşlatarak tekrar yola sokmaktır. Bu işlem iki aşamada gerçekleşir.
Alt Eğim (Toe) ve Tırmanma Mekanizması (Climbing)
Beton bariyerin tabanında, yere yakın kısmında 55-75 derece arasında değişen dikey bir yüzey yerine, daha yatay bir eğim bulunur. Bir araç bariyere çarptığında, ilk temas tamponda değil, lastikte gerçekleşir.
- Tırmanma (Climbing): Aracın lastiği bu eğimli yüzeye çarptığında yukarı doğru tırmanmaya zorlanır.
- Enerji Sönümleme: Lastik yukarı çıkarken, aracın süspansiyon sistemi sıkışır. Bu mekanik hareket, çarpışmanın kinetik enerjisinin büyük bir kısmını sönümler. Yani bariyer değil, aracın kendi amortisörleri darbeyi emer.
Üst Eğim ve Yönlendirme Yeteneği (Redirection)
Lastik yukarı tırmandıktan sonra, aracın gövdesi bariyerin daha dik olan üst kısmına temas eder.
- Yönlendirme (Redirection): Bu dik yüzey, aracın burnunu tekrar yola paralel hale getirir.
- Devrilme Kontrolü: Eğer bariyer düz bir duvar olsaydı, araç çarpıp takla atabilirdi. Ancak New Jersey profilinin açısı, aracın devrilme momentini (roll-over) kırarak tekerleklerin üzerinde kalmasını sağlar. Bu sayede araç, bariyer boyunca sürüklenerek güvenli bir şekilde yavaşlar ve durur.
Betonun Malzeme Bilimi ve Yapısal Dayanıklılık
Geometrinin çalışması için malzemenin de kusursuz olması gerekir.
Rijit Yapının Enerji Sönümleme Kapasitesi
Trafik bariyerleri esnek (çelik) ve rijit (beton) olarak ikiye ayrılır. Rijit bariyerler, çarpışma anında esnemez veya yerinden oynamaz. Bu özellik, yol platformunun dar olduğu yerlerde hayati önem taşır. C30/37 ve üzeri yüksek mukavemetli beton sınıfları kullanılarak üretilen bu elemanlar, darbe anında parçalanmadan bütünlüğünü korur.
Çelik Donatı ve Bütünlük Koruması
Beton bariyerlerin içinde, mühendislik hesaplarına göre yerleştirilmiş bir çelik donatı kafesi bulunur. Bu donatı, çok şiddetli çarpışmalarda beton çatlasa bile parçaların birbirinden ayrılmamasını sağlar. Böylece bariyer, bir “zincir” gibi bir arada kalarak aracın karşıya geçmesine izin vermez. As-Ton Yapı Elemanları A.Ş. gibi üreticiler, bu donatı detaylarını Karayolları Teknik Şartnamesi’ne tam uyumlu olarak uygular.
Yol Güvenlik Sistemleri Karşılaştırması: Beton Bariyer mi, Çelik Bariyer mi?
Yol yapım ihalelerinde ve belediye projelerinde en çok tartışılan konu, bariyer tipinin seçimidir. Bu seçimde ilk kurulum maliyeti kadar, uzun vadeli işletme maliyetleri de belirleyicidir.
Kaza Sonrası Performans ve Bakım Gereksinimleri
Çelik Bariyerlerde Deformasyon ve Onarım Zorunluluğu
Çelik bariyerler (oto korkuluklar), enerjiyi “yamularak” (deformasyon) sönümler. Bu, kaza anında işe yarasa da kaza sonrasında bariyerin kullanılamaz hale gelmesi demektir.
- Her kazadan sonra ekiplerin gelip hasarlı bölgeyi sökmesi ve yenisini takması gerekir.
- Bu süreçte yol trafiğe kapatılır, iş gücü harcanır ve onarım yapılana kadar o bölge korunmasız kalır.
Beton Bariyerlerin Bakım Gerektirmeyen Yapısı
Beton bariyerler ise “tak ve unut” prensibiyle çalışır. Çarpışmaların %90’ında betonda sadece yüzeysel çizikler veya küçük köşe kırıkları oluşur. Bariyerin yapısal bütünlüğü bozulmaz.
- Yaşam Döngüsü Maliyeti (LCC): İlk yatırım maliyeti çelik ile yarışır düzeyde olsa da, bakım maliyeti neredeyse sıfırdır. 20 yıllık bir projeksiyonda, beton bariyer kullanımı kamu bütçesine %80’e varan oranda tasarruf sağlar.
Çevresel Dayanıklılık ve Ömür Analizi
Korozyon Direnci ve İklim Koşulları
Çelik bariyerler, galvaniz kaplı olsalar bile zamanla, özellikle tuzlu ve nemli ortamlarda (sahil yolları, kışın tuzlanan otoyollar) korozyona uğrar (paslanır). Paslanan bariyerin direnci düşer. Beton ise atmosferik şartlara, UV ışınlarına ve kimyasallara karşı son derece dirençlidir. 50 yıl boyunca boya veya bakım gerektirmeden hizmet verebilir.
Ağır Vasıta Tutma Seviyeleri (Containment Levels)
Avrupa standartlarına göre bariyerlerin araç tutma kapasiteleri sınıflandırılır. Çelik bariyerler genellikle N2 (binek araç) veya H1 seviyesindedir. Ancak ağır vasıtaları durdurmak için gereken H2 (Otobüs) ve H4b (Ağır Tır) seviyelerine ulaşmak, ancak beton bariyer sistemleri ile ekonomik ve pratik olarak mümkündür.
TS EN 1317 Standartlarına Göre Beton Bariyerlerin Dayanıklılık ve Çarpışma Testi Kriterleri
Bir beton bloğun “trafik bariyeri” sayılabilmesi için uluslararası standartlara uygunluğu kanıtlanmalıdır. Türkiye’de ve Avrupa’da geçerli olan norm TS EN 1317 standardıdır.
Avrupa Standartları ve Güvenlik Sınıfları
Çarpışma Şiddeti (ASI – Acceleration Severity Index)
Bu indeks, çarpışma anında araç içindeki yolcunun hissettiği “G kuvvetini” ölçer. Beton bariyerler, doğru geometri (New Jersey veya Step profil) sayesinde ASI B veya ASI C seviyelerini yakalayarak yolcu güvenliğini garanti altına alır.
Çalışma Genişliği (Working Width)
Çarpışma anında bariyerin ne kadar esnediğini veya kaydığını gösterir. Beton bariyerlerin “W” değeri çok düşüktür (W1 – W2). Bu özellik, refüjün çok dar olduğu veya hemen arkasında bir köprü ayağı/uçurum olduğu durumlarda hayati önem taşır. Bariyer esnemediği için arkasındaki alanı korur.
Üretim Kalite Kontrol Süreçleri
Prefabrik beton üretiminde kalite tesadüfe bırakılmaz.
- Agrega ve Çimento Kalitesi: Yüksek mukavemet için kullanılan hammaddelerin temizliği ve oranları.
- Kürleme: Betonun istenen sertliğe ulaşması için buhar kürü veya su kürü uygulamaları.
- CE İşaretlemesi: Ürünlerin izlenebilirliği ve standartlara uygunluğunun belgelenmesi.
Farklı Kullanım Alanlarına Göre Beton Bariyer Çeşitleri ve Uygulama Yöntemleri
Beton bariyerler sadece otoyol ortasında değil, pek çok farklı alanda güvenlik ve düzenleme amacıyla kullanılır.
Otoyol ve Köprü Uygulamaları
Çift Yönlü (Double-Sided) Refüj Bariyerleri
Orta refüjler için tasarlanan bu modeller, her iki yüzü de New Jersey profiline sahip simetrik bloklardır. Hem gidiş hem de geliş yönünden gelebilecek darbelere karşı koruma sağlarlar.
Gürültü Perdesi Olarak Beton Bariyerler
Şehir içinden geçen otoyollarda, trafik gürültüsü konutları rahatsız eder. Betonun yoğun kütlesi, sesi yutma ve yansıtma özelliğine sahiptir. Yüksek tip beton bariyerler, hem güvenlik sağlar hem de bir gürültü perdesi (noise barrier) gibi çalışarak ses kirliliğini azaltır.

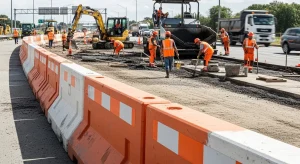

Geçici Trafik Yönetimi ve Şantiye Güvenliği
Taşınabilir (Mobil) Beton Bariyer Sistemleri
Yol yapım çalışmaları, kazılar veya etkinlikler sırasında trafiğin yönlendirilmesi gerekir. Plastik dubalar araçları durduramaz. Mobil beton bariyerler, vinçle istenilen yere taşınabilir ve birbirine kilitlenerek geçici ama aşılmaz bir güvenlik duvarı oluşturur. Bu sayede şantiye güvenliği sağlanır ve işçiler akan trafikte güvenle çalışabilir.
Bağlantı Detayları ve Hızlı Montaj
Bariyerlerin uçlarında bulunan özel kilit mekanizmaları veya mapalar sayesinde, bloklar birbirine zincirleme bağlanır. Bu, çarpışma anında tek bir bloğun yerinden fırlamasını engeller; darbe kuvveti tüm bariyer hattına yayılarak sönümlenir.
Beton Bariyer Sistemleri Hakkında Sıkça Sorulan Sorular (SSS)
Soru 1: New Jersey tipi bariyerler neden alt kısmı eğimli üretilir?
Cevap: Bu eğim, aracın lastiğinin yukarı tırmanmasını sağlayarak süspansiyon sistemini devreye sokar. Böylece çarpışma enerjisi aracın gövdesi yerine amortisörler tarafından emilir ve aracın takla atması engellenir.
Soru 2: Beton bariyerler kaza anında araca daha fazla mı zarar verir?
Cevap: Beton bariyerler esnemediği için araçta hasar oluşturabilir ancak asıl amaç, aracın karşı şeride geçerek “kafa kafaya çarpışmasını” önlemektir. Karşı şeride geçmenin ölümcül riski yanında, bariyere sürtünmenin hasarı kabul edilebilir bir güvenlik takasıdır.
Soru 3: Bir beton bariyerin ortalama kullanım ömrü kaç yıldır?
Cevap: Doğru üretilmiş bir beton bariyerin fiziksel ömrü 50 yılı aşabilir. Bu süre boyunca korozyona uğramaz, çürümez ve boya gerektirmez.
Soru 4: Beton bariyerler sel veya taşkın önlemede kullanılabilir mi?
Cevap: Evet. Beton bariyerler ağır ve sızdırmaz yapıları sayesinde, ani su baskınlarında suyun yönünü değiştirmek veya tesislerin etrafında geçici bir set oluşturmak amacıyla da kullanılabilir.
Sürdürülebilir ve Güvenli Ulaşım Altyapısı
Trafik kazalarında “kader” faktörünü en aza indirmek, doğru mühendislik çözümleriyle mümkündür. Araçların karşı şeride geçmesini önleyen beton bariyer sistemleri, bugün dünyanın en gelişmiş otoyol ağlarında “altın standart” olarak kabul edilmektedir. Gerek yaşam döngüsü maliyetleri (LCC) açısından sağladığı ekonomik avantajlar, gerekse ağır vasıtalara karşı gösterdiği üstün direnç, betonu çeliğin önüne geçirmektedir.
Kamu otoriteleri, belediyeler ve özel yol işletmecileri için beton bariyer tercihi, sadece bir altyapı yatırımı değil, insan hayatına verilen değerin bir göstergesidir. Kocaeli Beton Boru | As-Ton Yapı Elemanları A.Ş. olarak çözüm ortağı olduğumuz sayısız projede gördüğümüz gibi; doğru üretilmiş ve monte edilmiş bir beton bariyer, sessizce bekler ve gerektiği o tek anda yüzlerce hayatı kurtarır. Güvenli yollar, sağlam bariyerlerle başlar.
