İnşaat ve peyzaj projelerinde karşılaşılan en büyük doğal zorluklardan biri, düz olmayan, eğimli arazilerdir. Doğanın kendine has topografyası, görsel olarak zenginlik sunsa da, yapılaşma ve kullanılabilir alan yaratma söz konusu olduğunda ciddi mühendislik problemleri doğurur. Toprak kayması riski, erozyon tehdidi ve projenin güvenliği, eğimli arazilerde yapılan her çalışmanın merkezindedir. İşte bu noktada, modern mühendisliğin iki güçlü kahramanı sahneye çıkar: Beton İstinat Duvarları ve Şev Taşları.
As-Ton Yapı Elemanları A.Ş. olarak, zorlu coğrafyaların ve eğimli arazilerin birer engel değil, doğru çözümlerle dönüştürülebilecek fırsatlar olduğuna inanıyoruz. Bu kapsamlı rehberde, toprağı dize getiren beton istinat duvarlarının yapısal gücünü ve doğayla bütünleşen şev taşlarının ekolojik avantajlarını derinlemesine inceleyeceğiz. Amacımız, ister devasa bir otoyol projesi olsun, isterse müstakil bir bahçe düzenlemesi; “Hangi ürünü, nerede ve nasıl kullanmalıyım?” sorusuna en net cevabı vermektir.
2. Zemin Mekaniği ve İstinat Yapılarına Neden İhtiyaç Duyarız?
Bir çözümü doğru uygulamak için, öncelikle problemin kaynağını anlamak gerekir. Eğimli arazilerdeki temel sorun, yerçekimi ve zemin mekaniği yasalarıdır.
Zemin Basıncı (Toprak İtkisi) Nedir?
Her toprak kütlesi, kendi ağırlığıyla bir basınç oluşturur. Düz bir zeminde bu basınç aşağıya doğrudur ve stabildir. Ancak zemin eğimli hale geldiğinde veya bir yamaç kesildiğinde, toprak yerçekiminin etkisiyle aşağıya ve dışarıya doğru hareket etme eğilimi gösterir. Buna mühendislikte “Yanal Zemin Basıncı” (Lateral Earth Pressure) denir. Eğer bu basıncı karşılayacak bir yapı inşa etmezseniz, zemin kayar ve doğal denge açısını bulana kadar hareket eder. Bu da üzerindeki binaların, yolların veya peyzajın çökmesi demektir.
Erozyon ve Heyelan Riski
Sadece toprağın ağırlığı değil, su da büyük bir faktördür. Yağmur suları, eğimli yüzeylerden hızla akar ve toprağı aşındırır (erozyon). Daha da tehlikelisi, toprağın içine sızan su, zemin tanecikleri arasındaki sürtünmeyi azaltır ve toprağı ağırlaştırır. Bu durum, heyelan riskini katbekat artırır. İstinat yapıları, hem toprağı yerinde tutmak hem de suyun kontrolsüz akışını engellemek için hayati öneme sahiptir.
Kot Farkı Yönetimi ve Teraslama
İnşaat projelerinde en değerli şey “düz ve kullanılabilir alan”dır. Eğimli bir arazide bina yapmak veya bahçe oluşturmak için araziyi kademelendirmek gerekir. Buna “teraslama” denir. Her bir teras, arkasındaki toprağı tutacak bir istinat yapısına ihtiyaç duyar. Doğru projelendirilmiş istinat duvarları ve şev taşları, %40-50 eğimli “ölü” arazileri, tamamen düz ve işlevsel yaşam alanlarına dönüştürür.
3. Beton İstinat Duvarları: Yapısal Güvenliğin Kalesi
Yüksek kot farklarının olduğu, üzerine binaların veya ağır araç trafiğinin bindiği (sürşarj yükü olan) alanlarda, estetikten önce “yapısal mukavemet” gelir. Bu tür senaryoların tartışmasız lideri Beton İstinat Duvarlarıdır.
3.1. Prefabrik Beton İstinat Duvarlarının Avantajları
Geleneksel yöntemlerde istinat duvarları, sahada kalıp çakılarak ve beton dökülerek (yerinde döküm) yapılırdı. Ancak bu yöntem yavaştır, hava koşullarına bağlıdır ve beton kalitesini denetlemek zordur. As-Ton Yapı Elemanları A.Ş. tarafından üretilen prefabrik beton istinat duvarları ise şu avantajları sunar:
- Yüksek Beton Kalitesi: Fabrika ortamında, C30/37 ve üzeri beton sınıfında, vibrasyonlu dökümle üretilir. Boşluksuz, geçirimsiz ve pürüzsüz yüzeylidir.
- Hız: Sahada temel kazısı yapılırken fabrikada duvarlar üretilir. Montajı, yerinde döküme göre %50 daha hızlıdır.
- Ekonomiklik: Kalıp, demir işçiliği ve beton bekleme sürelerini ortadan kaldırdığı için toplam maliyette avantaj sağlar.
3.2. İstinat Duvarı Çeşitleri ve Kullanım Yerleri
L Tipi İstinat Duvarları
İsmini kesitinin “L” harfine benzemesinden alır.
- Çalışma Prensibi: Bu duvarların en büyük mühendislik zekası, toprağın ağırlığını kendi lehine kullanmasıdır. Duvarın “topuk” kısmı arkaya doğru uzanır. Bu topuğun üzerine doldurulan toprağın ağırlığı, duvarı yere sabitler ve devrilmesini engeller.
- Kullanım Alanı: Otoyol kenarları, fabrika çevre duvarları, konut sitelerinin çevre istinatları. Özellikle yer sınırının (parsel bitiminin) kritik olduğu yerlerde idealdir.
Ağırlık (Gravite) Tipi Bloklar
Genellikle donatısız veya az donatılı, kütlece çok ağır beton bloklardır.
- Çalışma Prensibi: Tamamen kendi ağırlığıyla toprağı tutar. “Ben senden daha ağırım, beni itemezsin” mantığıyla çalışır.
- Kullanım Alanı: Çok yüksek olmayan ancak yüksek itki basıncına sahip şev diplerinde, dere yataklarında kullanılır.
Donatılı Toprak Duvarlar (Toprakarme)
Ön yüzeyde beton panellerin, arka dolgu içinde ise özel çelik veya polimer şeritlerin olduğu sistemlerdir.
Kullanım Alanı: Çok yüksek (10-20 metre) dolguların yapılması gereken viyadük yaklaşımlarında ve karayollarında tercih edilir.

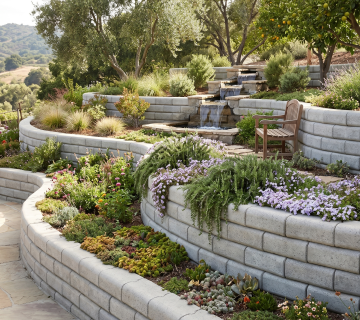

4. Şev Taşları (Bitkilendirilebilir Duvar Elemanları): Doğayla Bütünleşen Çözüm
Her istinat yapısı gri ve soğuk bir beton duvar olmak zorunda değildir. Özellikle konut projelerinde, parklarda ve şehir içi düzenlemelerde, mühendisliğin estetik ve ekoloji ile buluştuğu nokta Şev Taşlarıdır.
4.1. Şev Taşı Nedir ve Nasıl Çalışır?
Şev taşları, genellikle içi boş, kilitlenme tırnaklarına sahip, modüler beton elemanlardır. Ancak onları özel kılan, döşeme biçimidir. Şev taşları üst üste dik (90 derece) olarak değil, geriye doğru belirli bir açıyla (genellikle 70-80 derece eğimle) şaşırtmalı olarak dizilir.
- Geriye Eğim Mantığı: Duvarın geriye doğru yatık olması, yapının ağırlık merkezini toprağa doğru yaslar. Bu, devrilmeye karşı ekstra bir direnç oluşturur.
- Kilitlenme: As-Ton şev taşları, altındaki ve üstündeki taşa geçecek tırnak yapısına sahiptir. Bu sayede toprak hareketi sırasında taşlar birbirinden ayrılmaz, bir “zincir” gibi birlikte hareket eder.
4.2. Ekolojik Avantajı: Yeşilen Duvarlar

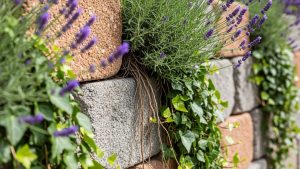

Şev taşlarının en büyük farkı “canlı” olabilmeleridir. Taşların ortasındaki boşluklara verimli toprak doldurulur ve buraya bölge iklimine uygun bitkiler (sarmaşıklar, yer örtücüler, çiçekler) dikilir.
- Kök Yapısının Gücü: Bitkiler büyüdükçe kökleri, taşların içinden geçerek arkadaki dolgu toprağına tutunur. Bu, yapıyı adeta zemine “dikilmiş” gibi sağlamlaştırır. Buna “biyo-mühendislik” denir.
- Görsel Dönüşüm: Zamanla bitkiler büyüdüğünde beton tamamen kapanır ve karşınızda betondan bir duvar değil, çiçeklerden oluşan dikey bir bahçe görürsünüz.
4.3. Estetik Uygulamalar ve As-Ton Farkı
As-Ton Yapı Elemanları A.Ş., şev taşlarında sadece fonksiyonelliğe değil, estetiğe de önem verir. Gri, kırmızı, sarı gibi farklı renk seçenekleri ve desenli yüzey dokuları ile (kırık yüzey, düz yüzey) bitkiler büyümeden önce bile şık bir görünüm sunar. Kavisli arazilerde dönüş yapmaya elverişli modüler yapıları, peyzaj mimarlarına tasarım özgürlüğü tanır.
5. Kritik Seçim: İstinat Duvarı mı, Şev Taşı mı?
Müşterilerimizin en çok zorlandığı karar budur. Hangisini seçmelisiniz? İşte karar vermenizi kolaylaştıracak bir karşılaştırma:
- Yükseklik Faktörü: Eğer tutulacak toprak yüksekliği 3-4 metreyi geçiyorsa ve arkasında çok büyük bir yük (bina, otoyol) varsa, statik hesaplar genellikle Beton İstinat Duvarını işaret eder. Şev taşları da geogrid donatılarla yüksek yapılabilir ancak mühendislik hesabı karmaşıklaşır. 1-3 metre arası yüksekliklerde şev taşı mükemmel bir çözümdür.
- Alan Kısıtlaması (Parsel Sınırı): Beton istinat duvarları (L tipi) dik (90 derece) yükselir, yani yer kaybı yaşatmaz. Şev taşları ise geriye doğru eğimli örüldüğü için, duvar yükseldikçe araziden içeri doğru yer (yer kaybı) ister. Eğer sınırda yeriniz darsa, dik duvar tercih edilmelidir.
- Eğim Açısı: Araziniz çok dik kesilmişse istinat duvarı şarttır. Ancak arazi hafif eğimliyse ve yumuşak bir geçiş isteniyorsa şev taşı daha uygundur.
Maliyet: Düşük yüksekliklerde (0-2 metre arası) şev taşı uygulaması, temel ve kalıp maliyeti daha az olduğu için genellikle daha ekonomiktir. Yükseklik arttıkça beton duvar maliyet/performans açısından öne geçebilir.
6. Mühendislik Detayı: Drenaj ve Su Yönetimi
İster dünyanın en kalın beton duvarını yapın, ister en iyi şev taşını örün; eğer drenajı (su tahliyesini) yapmazsanız, o duvar yıkılmaya mahkumdur. İstinat yapılarının yıkılmasının 1 numaralı sebebi, betonun kalitesizliği değil, duvarın arkasında biriken suyun oluşturduğu hidrostatik basınçtır.
Hidrostatik Basınç Tehlikesi
Su, topraktan çok daha ağırdır ve akışkandır. Duvarın arkasında hapsolan su, duvara muazzam bir itme kuvveti uygular. Kışın bu su donarsa genleşir ve duvarı çatlatır.
Beton Duvarlarda Çözüm: Barbakanlar
Prefabrik duvarlarında ve yerinde döküm duvarlarda, belirli aralıklarla bırakılan PVC borulara “Barbakan” denir. Bu delikler, duvarın arkasındaki suyun dışarı atılmasını sağlar. Ayrıca duvarın arkasına, suyu barbakana yönlendirecek çakıl/mıcır dolgu yapılmalıdır.
Şev Taşlarında Çözüm: Geotekstil ve Mıcır
Şev taşlarının arkasına doğrudan toprak doldurulmaz. Taşların hemen arkasına, suyu süzen ama toprağı tutan geotekstil keçe serilmeli ve arkasına 20-30 cm kalınlığında mıcır (drenaj çakılı) doldurulmalıdır. Bu sistem, suyun taşların arasından süzülüp gitmesini sağlar, böylece duvarda basınç oluşmaz. Ayrıca duvarın en altına (temel seviyesine) delikli drenaj borusu (drenflex) döşenerek su toplanıp uzaklaştırılmalıdır.
7. Uygulama Adımları: Sağlam Bir Duvar Nasıl Örülür?
Uygulama kalitesi, ürün kalitesi kadar önemlidir. As-Ton ürünleriyle yapılan bir uygulamada dikkat edilmesi gereken temel adımlar şunlardır:
- Temel ve Grobeton: Hiçbir istinat yapısı doğrudan toprağa oturmaz. Mutlaka don derinliğinin altına inen, düzgün bir grobeton (tesviye betonu) veya demirli radye temel atılmalıdır.
- İlk Sıranın Önemi: Şev taşlarında veya bloklarda, ilk sıra “kılavuz”dur. İlk sıra teraziye (su dengesine) ve ipe tam olarak alınmazsa, duvar yükseldikçe eğrilir ve kilitler oturmaz.
- Dolgu Malzemesi: Duvarın arkasına doldurulan toprak, “şişen” (killi) toprak olmamalıdır. Mümkünse granüler (kumlu-çakıllı) ve su geçiren malzeme kullanılmalıdır.
Kademeli Sıkıştırma (Kompaktasyon): Duvar örüldükçe arkasındaki dolgu 20-30 cm’lik katmanlar halinde serilmeli ve kompaktör ile sıkıştırılmalıdır. Gevşek bırakılan dolgu zamanla oturur ve duvarın dengesini bozar.
8. Kullanım Alanlarından İlham Veren Örnekler

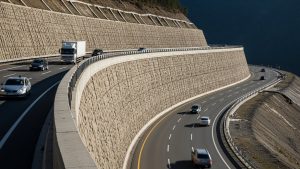

Yol ve Otoyol Kenarları:
Yarma şevlerin olduğu otoyol kenarlarında, As-Ton beton blokları hem toprağı tutar hem de ses bariyeri görevi görerek trafik gürültüsünü absorbe eder.
Dere Yatakları ve Taşkın Koruma:
Suyun aşındırıcı etkisine maruz kalan dere kenarlarında, şev taşları erozyonu önler. Bitkilenme sayesinde dere yatağı doğal ekosisteme (habitat) uyum sağlar, beton bir kanal görüntüsünden uzaklaşır.

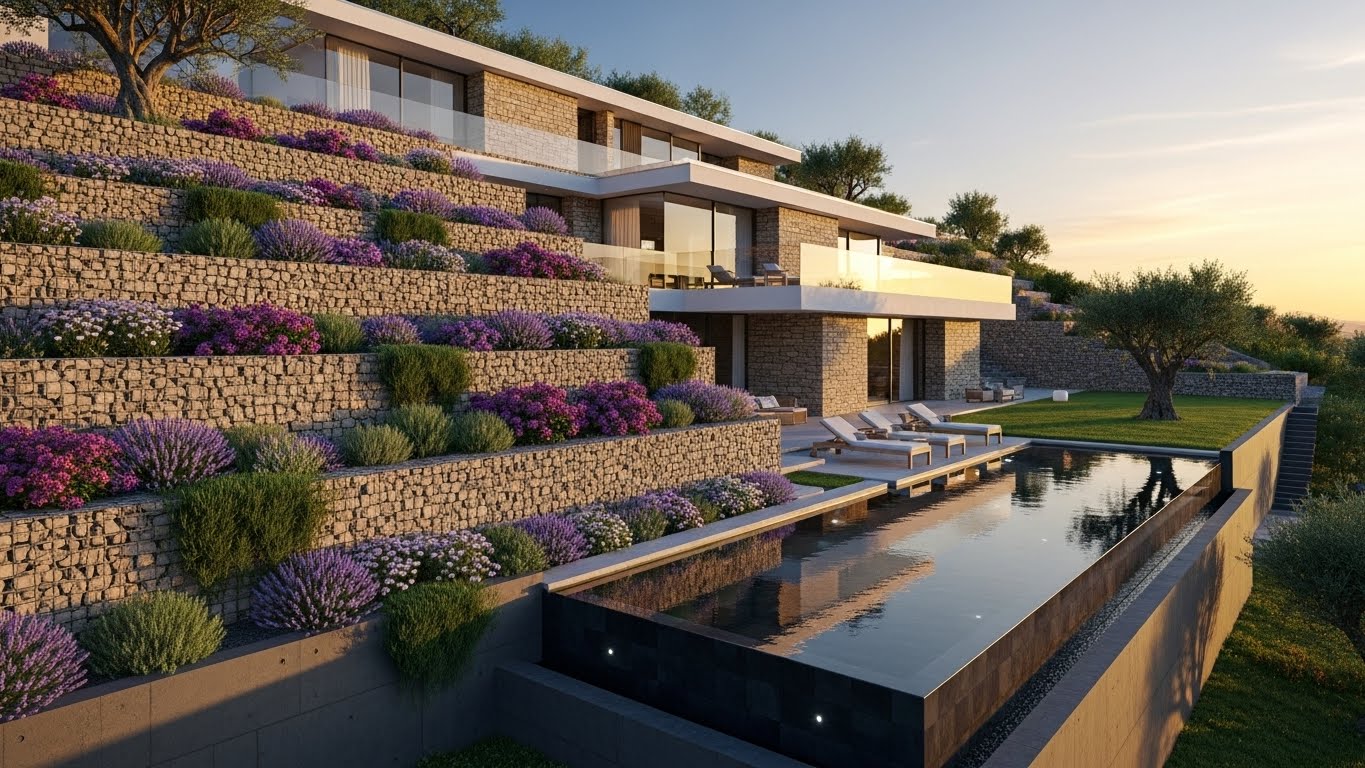

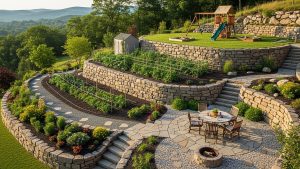

Konut Projeleri ve Teras Bahçeler:
Eğimli bir araziye kurulu lüks bir site projesinde, 10 metre kot farkını tek bir yüksek duvarla çözmek yerine, şev taşlarıyla oluşturulmuş 3 adet kademeli teras (set) yapmak, alana derinlik ve estetik katar. Her teras ayrı bir bahçe olarak kullanılabilir.
Köprü Yaklaşımları:
Köprü ayaklarının olduğu dolgu alanlarda, yüksek mukavemetli donatılı toprak duvar sistemleri kullanılarak güvenli geçiş sağlanır.
9. Sıkça Sorulan Sorular (SSS)
Şev taşları kaç metre yüksekliğe kadar örülebilir?
Özel bir donatı (geogrid) kullanılmadan, sadece kendi ağırlığıyla (gravite) örülen şev taşı duvarları genellikle maksimum 1.5 – 2 metre yüksekliğe kadar önerilir. Daha yüksek duvarlar için, duvarın arkasındaki toprağa “geogrid” adı verilen donatı filelerinin serilmesi ve mühendislik hesabı yapılması şarttır.
İstinat duvarı için ruhsat gerekir mi?
Evet, belirli bir yüksekliği (genellikle 1-1.5 metre) geçen istinat duvarları “yapı” sınıfına girer ve belediyeden ruhsat/izin alınmasını gerektirir. Ayrıca statik projesinin bir inşaat mühendisi tarafından imzalanması zorunludur.
Şev taşlarının içine hangi bitkiler dikilmeli?
Bölgenin iklimine uygun, az su isteyen, kök yapısı saçaklı ve yayılıcı bitkiler tercih edilmelidir. Lavanta, biberiye, kedi tırnağı, hedera (sarmaşık) ve çeşitli sukulentler şev taşları için idealdir.
Eğimli araziler, inşaat projelerinin korkulu rüyası değil, doğru yönetildiğinde en prestijli alanlarıdır. Beton istinat duvarları, yerçekimine meydan okuyan sağlamlığıyla güvenliğimizi sağlarken; şev taşları, betonu doğayla barıştırarak gri şehirleri yeşile dönüştürür.
As-Ton Yapı Elemanları A.Ş. olarak, TSE standartlarında ürettiğimiz yüksek mukavemetli beton istinat elemanları ve şev taşları ile projelerinize değer katıyoruz.
Arazinizin eğimi sizi korkutmasın. Güvenli, estetik ve uzun ömürlü istinat çözümleri için As-Ton Yapı Elemanları A.Ş. teknik ekibiyle iletişime geçin, toprağınıza sağlam bir temel atalım.
