Eğimli Arazilerde Yerçekimi ve Su ile Mücadele
Modern kentleşme ve altyapı projeleri, her zaman dümdüz ve sorunsuz arazilerde gerçekleşmez. Aksine, artan arsa maliyetleri ve şehirlerin topografik zorlukları, müteahhitleri ve peyzaj mimarlarını eğimli arazilerde, yamaçlarda ve kot farkı olan bölgelerde çalışmaya zorlamaktadır. Eğimli bir arazide yapılaşmanın veya peyzaj düzenlemesinin önündeki en büyük iki düşman vardır: Yerçekimi ve Yüzey Suları. Bu iki kuvvet birleştiğinde, erozyon, heyelan ve toprak kayması kaçınılmaz hale gelir.
Geleneksel inşaat yöntemlerinde bu sorunu çözmek için genellikle devasa, soğuk ve maliyetli betonarme perde duvarlar inşa edilir. Ancak günümüzün modern mühendislik yaklaşımı, doğayla savaşmak yerine onunla uyum içinde çalışmayı, sürdürülebilir ve estetik çözümler üretmeyi emreder. İşte bu noktada, hem statik bir güvenlik kalkanı hem de ekolojik bir peyzaj elemanı olan beton şev taşı (diğer adıyla şev blok) sistemleri devreye girmektedir.
Bu kapsamlı teknik rehberde; As-Ton Yapı Elemanları A.Ş. tesislerinde yüksek standartlarda üretilen şev taşlarının çalışma prensiplerini, zemin mekaniği açısından faydalarını, drenaj sistemleriyle entegrasyonunu ve ömürlük bir duvar inşa etmek için gerekli olan adım adım uygulama tekniklerini inceleyeceğiz.
Beton Şev Taşı (Şev Blok) Nedir?

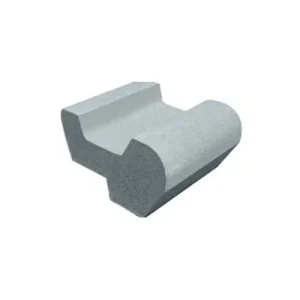

Beton şev taşları, kot farkı olan arazilerde toprağı tutmak, şev (eğim) stabilitesini sağlamak ve kademelendirme yapmak amacıyla kullanılan, içi boşluklu ve birbirine geçmeli (kilitli) prekast beton elemanlardır.
Şev Bloklarının Yapısal Geometrisi ve Çalışma Prensibi
Bu taşların en önemli özelliği, harç veya demir donatı gerektirmeden, tamamen kendi ağırlıkları ve geometrik formları sayesinde ayakta kalmalarıdır. Mühendislikte bu prensibe “Masif / Ağırlık Duvarı” (Gravity Wall) mantığı denir.

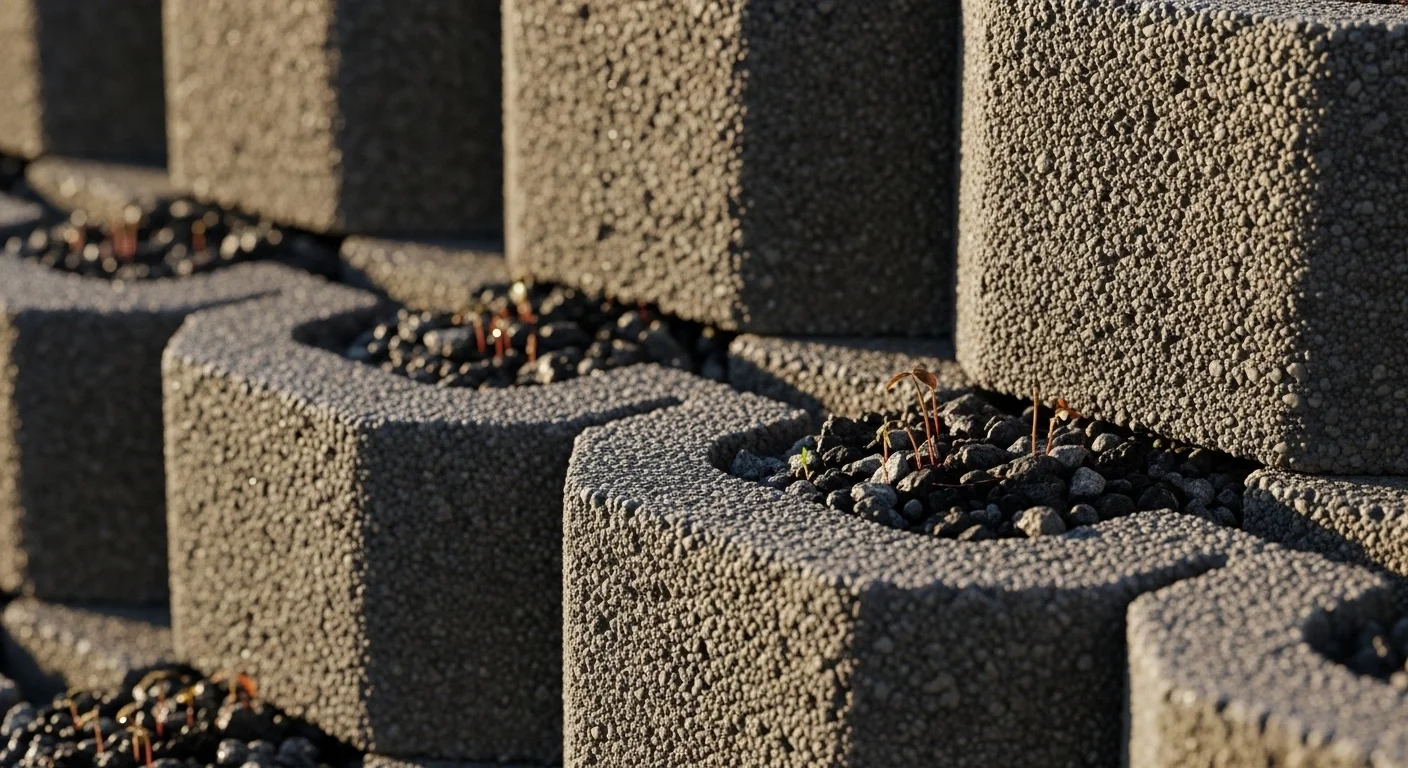

- Boşluklu Tasarım: Şev taşlarının iç kısımları boştur. Montaj sırasında bu boşluklar toprak veya çakıl ile doldurulur. Doldurulan bu malzeme, taşın kütlesini artırarak duvarın toplam ağırlığını maksimize eder ve devrilme momentine karşı direnç sağlar.
- Kademeli (Geriye Çekilmeli) Dizilim: Taşlar üst üste dizilirken dümdüz bir duvar gibi değil, her sırada belirli bir açıyla geriye doğru (şeve doğru) yaslanarak dizilir. Bu geriye yaslanma açısı (batter angle), toprağın itme kuvvetini duvarın tabanına doğru yönlendirir.
- Kilitlenme Mekanizması: Şev blokları, alt ve üst yüzeylerinde bulunan özel tırnaklar veya geçme detayları sayesinde birbirine kenetlenir. Bu sayede toprak arkadan ittiğinde, bloklar birbirinden bağımsız hareket edemez, tek bir monolitik kütle gibi davranır.
Zemin Mekaniği Açısından Şev Stabilitesi
Bir yamacın kayıp kaymayacağını belirleyen temel faktör, toprağın “içsel sürtünme açısı” (Angle of Repose) ve kohezyonudur. Suya doymuş bir toprak, sürtünme direncini kaybeder ve kayma yüzeyi (slip surface) boyunca harekete geçer. Beton şev taşı uygulamaları, bu kayma yüzeyinin önüne rijit ama nefes alabilen bir bariyer koyar. Duvarın arkasındaki toprak, şev taşlarının boşluklarına ve kademelerine tutunarak kendi kendini kilitleyen bir yapı (soil arching) oluşturur.
Beton Şev Taşlarının Betonarme İstinat Duvarlarına Göre Avantajları
Projelerde istinat duvarı alternatifleri aranırken, betonarme perde duvarlar ile şev blok sistemleri sıklıkla karşılaştırılır. Şev taşlarının sunduğu mühendislik ve maliyet avantajları şunlardır:
Dinamik Esneklik ve Deprem Direnci
Betonarme duvarlar son derece rijit (sert ve esnemez) yapılardır. Arazide meydana gelebilecek milimetrik bir zemin oturması veya bir deprem anındaki sismik dalgalar, rijit betonarme duvarın aniden çatlamasına veya temelden kırılarak devrilmesine yol açabilir.
Buna karşın, şev taşı uygulamaları “parçalı” (segmental) bir yapıya sahiptir. Taşlar arasında harç olmadığı için, sistem kendi içinde mikro düzeyde hareket edebilir. Zemin oturduğunda veya sismik bir sarsıntı olduğunda, şev taşları bu enerjiyi absorbe ederek esner, duvarın formu hafifçe değişebilir ancak sistem çökmez.
Maliyet, Hız ve İşçilik Tasarrufu
Betonarme bir duvar yapmak; kalıp çakılması, demir donatıların (inşaat demiri) bağlanması, beton mikserinin sahaya gelmesi, beton dökümü ve günlerce süren kür (kuruma) süresinin beklenmesini gerektirir.
Beton şev bloklarında ise bunların hiçbiri yoktur. Zemin hazırlığı yapıldıktan sonra bloklar bir lego gibi dizilir. İşçilik maliyetleri son derece düşüktür. Kalıp bekleme süresi olmadığı için şantiye hızı inanılmaz derecede artar. Ayrıca, kötü hava koşullarında (don veya yağmur) beton dökülemezken, şev taşı montajı her mevsim rahatlıkla yapılabilir.
Ekolojik Entegrasyon: “Yeşillenen Duvarlar”
Betonarme duvarlar, şehrin içinde gri, soğuk ve itici yüzeyler yaratır. Oysa beton şev taşı, içindeki toprak dolu boşluklar sayesinde peyzaj bitkilerinin ekilmesine olanak tanır. Aylar içinde bitkiler büyüdüğünde, ortada beton bir duvar değil, tamamen yeşil bir yamaç görünümü oluşur. Üstelik bitkilerin kökleri zamanla toprağın derinliklerine doğru ilerleyerek, toprağı bir ağ gibi sarar ve duvara ekstra bir “biyo-mühendislik” (bio-engineering) desteği sağlar.
Şev Taşı Uygulaması Öncesi Projelendirme ve Zemin Etüdü
Başarılı bir uygulamanın sırrı, sahaya taşlar gelmeden önce yapılan doğru mühendislik hesaplamalarındadır. “Taşları üst üste dizelim yeter” mantığı, büyük toprak kayması felaketleriyle sonuçlanabilir.
Zemin Taşıma Kapasitesinin Belirlenmesi
Duvarın yükünü çekecek olan temel zeminidir. Eğer doğal zemin zayıf bir kil veya gevşek bir dolgu ise, şev taşları zamanla öne doğru batar ve duvar yatar. Bu nedenle montaj öncesi zemin taşıma gücü (bearing capacity) ölçülmelidir. Zayıf zeminlerde, derin kazı yapılarak uygun tüvenan dolgu ile zemin ıslahı yapılmalı ve zemin sıkıştırma makineleriyle taban kaya gibi sertleştirilmelidir.
Eğim Açısı ve Maksimum Duvar Yüksekliği
Şev blokları her projeye özel bir açıyla dizilir. Şevin dikliği arttıkça, toprağın itme kuvveti de (aktif basınç) geometrik olarak artar.
Eğer duvar yüksekliği 1.5 – 2 metreyi aşıyorsa, sadece taşların kendi ağırlığı toprağı tutmaya yetmeyebilir. Bu gibi yüksek dayanım gerektiren projelerde, şev taşlarının arasına yerleştirilen ve toprağın metrelerce derinliğine uzanan yüksek mukavemetli sentetik fileler, yani geogrid donatılı duvar sistemleri kullanılmalıdır. Geogrid, toprağı tek parça bir blok haline getirerek şev taşlarının yükünü inanılmaz oranda hafifletir.
Adım Adım Beton Şev Taşı Montajı ve Uygulama Teknikleri
Doğru projelendirilmiş bir duvar, sahada usta ellerde hayat bulur. Kusursuz bir toprak kayması önleme sistemi için aşağıdaki uygulama adımlarına harfiyen uyulmalıdır.
Temel Kazısı ve Grobeton Yataklama
Uygulamanın ilk adımı, donma derinliğinin (bölgenin iklimine göre değişir) altına inen bir temel (ankastre) hendeği açmaktır. Duvarın ilk sırası tamamen toprağın altında kalmalıdır; bu, duvarın altından kaymasını engeller.
Açılan hendeğin tabanına kompaktör ile sıkıştırma yapıldıktan sonra, ilk sıra taşların kusursuz bir teraziye oturması için mutlaka grobeton yataklama betonu dökülmelidir. Bu, sistemin temel direğidir.
Kılavuz (İlk) Sıranın Dizilimi
Duvarın kaderini ilk sıra belirler. İlk sıradaki milimetrik bir şaşma, en üst sırada santimetrelerce kaymaya neden olur. Bu nedenle ilk sıra beton şev taşı dizilirken lazer nivo, su terazisi ve ip mutlaka kullanılmalıdır. Taşlar birbirine sıkıca temas ettirilmeli ve içleri zeminle aynı özellikteki malzeme ile doldurularak tokmakla sıkıştırılmalıdır.
Drenaj: İstinat Yapılarının Cankurtaranı
Bir şev duvarını yıkan şey genellikle toprağın kendisi değil, toprağın içindeki sudur! Yağmur yağdığında, su duvarın arkasındaki toprağa sızar. Sıkışan bu su, korkunç bir “hidrostatik basınç” yaratarak duvarı öne doğru iter. Bu nedenle altyapı drenajı hayati önem taşır.

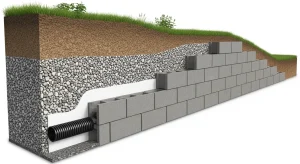

Doğru Drenaj Uygulaması:
- Duvarın hemen arkasına, en alt kota delikli bir drenaj borusu (büz) yerleştirilir.
- Suyun boruya rahat ulaşabilmesi için duvarın arkasında en az 30 cm kalınlığında, yıkanmış dere çakılı (mıcır) kolon oluşturulur.
- Topraktaki ince çamurun zamanla gelip mıcırları ve boru deliklerini tıkamaması için, mıcır dolgu ile toprak arasına su geçiren ama çamur geçirmeyen geotekstil keçe serilir. Böylece su temizlenerek drenaj borusuna ulaşır ve güvenle sistemden uzaklaştırılır.
Kademeli Dizilim ve Geri Dolgu (Backfill) Sıkıştırması
İlk sıra ve drenaj tamamlandıktan sonra üst sıralara geçilir. Projenin statik gereksinimine göre bloklar her sırada belirli bir mesafe geriye çekilerek dizilir.
Buradaki en kritik mühendislik hatası, duvarı tamamen ördükten sonra arkasına kepçeyle toprak doldurmaktır. Geri dolgu (backfill) işlemi her 30-40 cm’de bir (yaklaşık 2 sıra taşta bir) yapılmalı ve küçük kompaktörlerle titreşimli olarak sıkıştırılmalıdır. Sıkıştırılmamış arka dolgu zamanla çöker ve şev duvarını da beraberinde aşağı çeker.
Şev Taşlarında Bitkilendirme ve Peyzaj Entegrasyonu
Duvarın inşası bittikten sonra işin estetik boyutu başlar. Beton şev taşı sistemlerini diğer tüm duvar tiplerinden üstün kılan şey, doğaya entegre olabilmesidir.
Doğru Bitki Seçimi
Şev taşlarının içindeki boşluklar toprakla doldurulduktan sonra bitkilendirme yapılır. Burada seçilecek bitkilerin “kılcal köklü”, suyu fazla sevmeyen (sukulent tarzı) ve sarkıcı/yayılıcı yer örtücüler olması önerilir. Ağaç veya çok kalın odunsu kökleri olan bitkiler tercih edilmemelidir, çünkü büyüyen kökler zamanla taşları yerinden oynatabilir. Biberiye, buz çiçeği, sardunya veya özel yamaç sarmaşıkları harika sonuçlar verir.
Sulama Sistemleri Entegrasyonu
Eğimli yüzeylerde yüzeyden sulama yapmak verimsizdir çünkü su bitki köklerine inmeden aşağı doğru akıp gider. Bu nedenle montaj aşamasında şev taşlarının içinden veya hemen arkasından “damlama sulama” boruları geçirilmelidir. Bu, bitkilerin kalıcı olarak yeşil kalmasını sağlar.
Kalite Standartları ve Üretim Farkı
Sistem ne kadar mükemmel tasarlanırsa tasarlansın, kullanılan beton ürününün kalitesi kötüyse duvarın ömrü kısa olur.
As-Ton Yapı Elemanları A.Ş. güvencesiyle üretilen şev blokları, TS EN standartlarında yüksek basınç dayanımına sahiptir. Doğru granülometriye sahip agregalar, güçlü C30/C35 sınıfı çimento yapısı ve yüksek basınçlı vibrasyon teknolojisi ile üretilen bu taşlar;
- Kışın donan suyun taşı patlatmasına karşı donma-çözülme (freeze-thaw) direncine,
- Topraktaki asidik yapıya ve sülfata karşı yüksek kimyasal dirence,
- Mükemmel boyutsal kalibrasyona (ölçü sapması olmamasına) sahiptir.
Bu yüksek kalite, sahada ustaların taşları sıfır hatayla teraziye almasını ve firesiz, hızlı bir montaj yapmasını garanti eder.
Doğayla Savaşan Değil, Uyum Sağlayan Altyapılar
Eğimli arazilerde toprak kayması, can ve mal güvenliğini tehdit eden ciddi bir mühendislik problemidir. Ancak çözümü, doğayı betona boğmak değildir. Teknik kurallara (drenaj, zemin etüdü, doğru sıkıştırma) uyularak inşa edilen beton şev taşı duvarları; esnek yapılarıyla depreme direnir, boşluklu yapılarıyla suyu drene eder ve bitkilendirilebilir dokularıyla doğanın bir parçası haline gelir.
Otoyol kenarlarından villa bahçelerine, dere ıslah çalışmalarından köprü yaklaşımlarına kadar her türlü eğimli arazide güvenle kullanabileceğiniz estetik ve kalıcı bir altyapı çözümüdür.
