Modern karayolu, demiryolu ve kentsel altyapı projelerinde, suyun doğal akışını kesintiye uğratmadan, yapının altından güvenle geçişini sağlamak kritik bir mühendislik görevidir. Bu görevi üstlenen ana altyapı menfez yapısı ise menfezdir. Doğru menfez seçimi, sadece suyun akışını yönetmekle kalmaz, aynı zamanda yolun yapısal bütünlüğünü taşkınlara ve erozyona karşı korur. Yanlış seçim ise, hem yolun çökmesine hem de çevrede büyük maddi hasara yol açan su baskınlarına neden olabilir. Menfez Seçimi | As-Ton Yapı olarak, uzun yıllara dayanan deneyimimiz ve yüksek kalitedeki prekast beton menfez tiplerimizle, projelerinizin hidrolik hesaplama kriterlerine en uygun, en dayanıklı çözümleri sunuyoruz. Bu makalede, menfezlerin temel tiplerini, doğru boyutlandırma için gerekli menfez hesabı parametrelerini ve farklı uygulama senaryolarını detaylıca inceleyeceğiz.
Menfez Nedir ve Başarılı Bir Menfez Seçimi Neden Hayati Önem Taşır?
Menfez, bir akarsu, dere, kanal veya yağmur suyu hattının, karayolu, demiryolu veya başka bir dolgu yapının altından güvenli ve kontrollü bir şekilde geçmesini sağlayan bir su geçiş yapısıdır. Genellikle beton, betonarme veya çelikten yapılırlar, ancak betonun üstün dayanımı ve uzun ömrü, onu en çok tercih edilen malzeme yapar.
Altyapıda Beton Menfezlerin Temel Tanımı ve Fonksiyonu
Beton menfez, yolun altında bir köprü görevi görerek, suyun doğal akışını korur ve yolun altındaki dolgunun erozyonunu engeller. Menfezler, genellikle yapının en kısa mesafede ve su akışının en uygun olduğu eğimle yerleştirilir. Beton menfezlerin temel fonksiyonları: Drenaj Kapasitesi: Belirli bir taşkın debisini (örneğin 50 yıllık veya 100 yıllık debi) güvenle taşıyabilmek. Yapısal Dayanım: Üzerinden geçen yolun ve araçların ağır yüklerini çatlamadan veya çökmeden taşıyabilmek. Hidrolik Verimlilik: Suyu düşük enerji kaybıyla ve yüksek hızda geçirebilmek.
Yanlış Menfez Seçiminin Yol Açabileceği Mühendislik ve Taşkın Riskleri
Yanlış yapılan menfez seçimi, projenin ömrünü ve çevresel güvenliği doğrudan tehdit eder: Küçük Menfez: Belirlenen taşkın debisini taşıyamaz, su yolu doldurur ve yol yüzeyini aşarak yolun hasar görmesine veya tamamen çökmesine neden olur. Bu durum, aynı zamanda yolun aşağısındaki yerleşim yerlerinde taşkın riskini artırır. Büyük Menfez: Gereksiz maliyet artışına ve su akış hızının yavaşlamasına neden olabilir, bu da menfez içinde sedimantasyon (çamur ve tortu birikimi) sorunlarına yol açar. Yanlış Tip: Dairesel boru menfez yerine kutu menfez gereken yerde boru kullanılması, yetersiz yük taşıma ve hidrolik kapasite sorunları yaratabilir.
Beton Menfez Tipleri: Farklı İhtiyaçlara Yönelik Yapısal Çözümler
Menfezler, suyun akışını ve yapının geometrisini optimize etmek için çeşitli şekillerde üretilir. As-Ton Yapı olarak, projelerinize en uygun çözümü sunmak için farklı beton menfez tiplerini üretiyoruz.
Yüksek Debi ve Yük Taşıma Kapasitesi: Kutu Menfez Sistemi

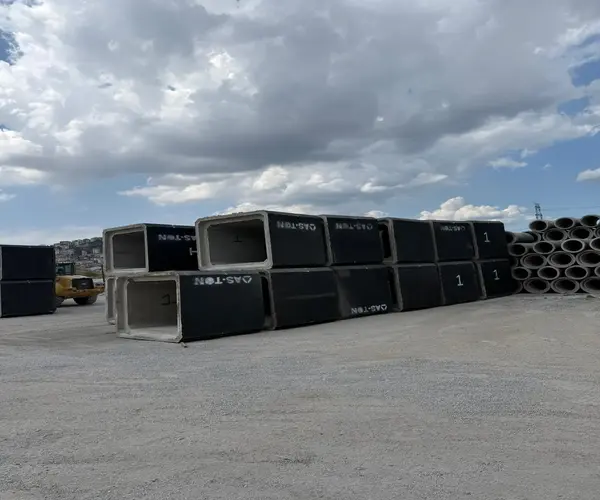

Kutu menfez, dikdörtgen veya kare kesitli, prekast beton menfez sistemlerinin en popüler türüdür. Kullanım Alanları: Genellikle büyük nehir geçişleri, yüksek debili kanallar ve özellikle otoyol, demiryolu gibi ağır trafik yüklerinin olduğu yerlerde kullanılır. Yapısal Avantaj: Düz tavan ve taban yapısı sayesinde boru menfezlere göre daha az zemin kazısı gerektirir ve özellikle sığ dolgu yüksekliklerinde bile yüksek yük taşıma kapasitesi sunar. Ayrıca, düşük eğimli yerlerde su akışının hızını korumada daha verimlidir.
Prekast Kutu Menfez Modüllerinin Montaj Hızı ve Avantajları
Prekast menfez modülleri, fabrika ortamında sıkı kalite kontrol altında üretilir. Bu, sahada döküm yapılan menfezlere kıyasla büyük avantajlar sağlar: Hız: Modüller sahaya hazır gelir ve vinç yardımıyla saatler içinde yerleştirilip monte edilebilir. Bu durum, özellikle trafiği uzun süre kesintiye uğratmak istemeyen yol projelerinde büyük zaman tasarrufu sağlar. Kalite: Yüksek basınç altında üretildiği için beton kalitesi (C35, C40 gibi) ve sızdırmazlık performansı garantilidir. Sürdürülebilirlik: Üretim esnasında atık minimize edilir ve daha az şantiye kirliliği oluşur.
Yuvarlak Kesitli Çözümler: Boru Menfez Kullanım Alanları ve Sınırları

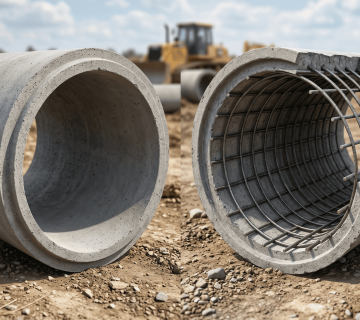

Beton boru menfez, dairesel kesitli betonarme borulardan oluşan menfez türüdür. Kullanım Alanları: Küçük dereler, tarımsal sulama kanalları ve düşük debili yağmur suyu drenaj hatları için idealdir. Yapısal Avantaj: Dairesel kesit, iç basınçlara karşı en doğal ve dayanıklı formdur. Betonarme borular, özellikle yüksek dolgu yüksekliklerinde ezilmeye karşı yüksek direnç gösterir.
Dairesel Boru Menfezlerin Akışkanlık ve Yapısal Performansı
Boru menfezlerin pürüzsüz iç yüzeyi, suyun hidrolik olarak verimli bir şekilde akışını sağlar. Ancak, boru menfezler menfez giriş ve çıkışlarında kutu menfezlere göre daha fazla hidrolik kayıp yaşayabilir. Bu nedenle, hidrolik kapasitenin çok kritik olduğu yerlerde kutu menfez daha iyi bir çözüm sunar. Menfez seçimi yapılırken, borunun çapı, geçmesi gereken debi ve akış hızı dengesi dikkate alınmalıdır.
Hidrolik Hesaplama Kriterleri: Teknik Parametrelerle Menfez Boyutlandırma
Menfezin doğru boyutlandırılması, tamamen hidrolik hesaplama kriterlerine dayanır. Bu, mühendislik başarısının temelidir.
Menfez Boyutunu Belirleyen Temel Menfez Hesabı Parametreleri
Doğru menfez hesabı için üç temel parametre belirlenmelidir: Taşkın Debisi (Q): Menfezin geçirmesi gereken maksimum su debisidir. Bu, genellikle bölgenin 25, 50 veya 100 yıllık yağış verilerine ve havza büyüklüğüne göre hesaplanır. Menfez seçiminde debinin güvenle tahliye edilebilmesi en önemli kriterdir. Giriş-Çıkış Şartları (Giriş Kaybı): Menfeze suyun girmesi sırasında oluşan enerji kaybıdır. Menfezin şekli (kutu, boru), eğimi ve kanat duvarlarının tasarımı bu kaybı etkiler. Maksimum Su Yüksekliği (HW/D): Menfezin üst kotu ile suyun maksimum seviyesi arasındaki orandır. Bu oran, menfezin “basınçlı akış” (full-flow) veya “açık kanal akışı” (open-channel flow) rejiminde çalışıp çalışmayacağını belirler.
Menfez Giriş-Çıkış Hızlarının Kontrolü ve Erozyon Riskinin Önlenmesi
Menfez içinde suyun hızı çok önemlidir. Yüksek hız, menfez çıkışında büyük bir enerji taşır ve çıkış noktasındaki zeminde ciddi erozyona (oyulmaya) neden olabilir. Bu nedenle menfez seçimi ve tasarımı yapılırken, çıkış hızının belirlenen limitleri aşmamasına dikkat edilmelidir. Çıkışta enerji kırıcısı (riprap) veya özel betonarme menfez tipleri kullanılarak suyun hızı düşürülür ve erozyon kontrol altına alınır.
Beton Menfezlerin Uygulama Alanları ve Sektörel Kullanımı
Beton menfezlerin çok yönlülüğü, onları altyapı projelerinin vazgeçilmezi yapar.
Karayolu ve Demiryolu Altında Menfez İnşası Zorlukları
Karayolu ve demiryolu geçişleri, üzerlerinden geçen ağır araçların ve trenlerin neden olduğu yüksek statik ve dinamik yüklere dayanmak zorundadır. Bu projelerde kutu menfez ve betonarme boru menfezlerin yüksek mukavemeti ve esnekliği kritik öneme sahiptir. Ayrıca, bu alanlarda hızlı menfez inşası zorunluluğu nedeniyle prekast menfez çözümleri neredeyse tek seçenektir.
Tarımsal Alanlarda ve Küçük Su Yollarında Altyapı Menfez Çözümleri
Tarımsal sulama kanallarının ve küçük derelerin yol altından geçirilmesi, genellikle daha küçük çaplı boru menfez çözümleriyle sağlanır. Bu menfezlerin amacı, suyun tarımsal amaçlarla kesintisiz akışını sağlamak ve tarla yollarının kullanımını engellememektir. Beton menfezler, sulama suyundaki kimyasallara ve uzun süreli neme karşı direnç gösterir.
Başarılı Su Geçişlerinden 4 Kritik Menfez Seçimi Senaryosu
Kullanım Örneği 1: Büyük Bir Otoyolun Altında Yüksek Debili Nehir Geçişi
Ağır Trafik Yüküne Karşı Prekast Kutu Menfez Tercihi ve Teknik Uygulaması
Büyük otoyol projelerinde, nehir geçişlerinde genellikle birden fazla hücreli (yan yana) prekast kutu menfez sistemi kullanılır. Kutu menfez, geniş açıklığı sayesinde yüksek debiyi düşük hızda geçirme kapasitesi sunar ve boru menfezlere göre daha az hidrolik kayıp yaratır. As-Ton Yapı’nın prekast kutu menfezleri, yerinde dökümdeki bekleme süresini ortadan kaldırarak projenin hızını maksimize eder.
Taşkın Riskine Karşı Menfez Giriş-Çıkış Kanat Duvarlarının Tasarımı
Taşkın anında menfezin giriş ve çıkış noktalarını korumak için betonarme kanat duvarları inşa edilir. Bu duvarlar, menfeze suyun kontrollü girmesini sağlar, suyun yol dolgusunu kenarlardan aşındırmasını engeller ve taşkın suyunun doğru yönlendirilmesine yardımcı olur.
Kullanım Örneği 2: Şehir İçi Altyapı Menfez Hatlarında Yağmur Suyu Drenajı
Düşük Yükseklik Sınırlaması Olan Alanlarda Boru Menfez Seçimi
Şehir içindeki yollarda, mevcut altyapı çakışmaları (su, elektrik, gaz hatları) nedeniyle menfez için ayrılan dikey alan (dolgu yüksekliği) sınırlı olabilir. Bu durumda, düşük dolgu yüksekliğine rağmen yüksek dayanım sunan boru menfez çözümleri veya özel yassı beton menfez tipleri tercih edilir.
Menfez Kapasitesinin Yağış Yoğunluğuna Göre Hidrolik Hesaplanması
Şehir içi drenajda, menfezin kapasitesi, o bölgenin kısa süreli ve yoğun yağış debilerine (örneğin 10 yıllık tekrarlanma periyodu) göre hassas bir şekilde hesaplanmalıdır. Bu menfez hesabında tıkanma faktörleri ve yüzey akış katsayıları da dikkate alınır.
Kullanım Örneği 3: Demiryolu Hattında Hızlı ve Dayanıklı Menfez İnşası
Prekast Menfez Kullanımı ile Trafiğe Kısa Süreli Kesinti Verme
Demiryolu hatlarında trafik kesintisi kabul edilemez derecede maliyetlidir. Prekast menfez modülleri, tren seferlerini minimum süre (genellikle saatler) kesintiye uğratacak şekilde hızlıca vinçlerle monte edilir. Bu hız, menfez inşasının en önemli stratejik avantajıdır.
Titreşime ve Zemin Oturmasına Karşı Yapısal Bütünlüğün Korunması
Trenlerin yarattığı sürekli titreşim, menfez yapısının zamanla çatlamasına ve sızdırmazlığın bozulmasına neden olabilir. Beton menfezlerin yüksek mukavemeti ve modüller arasındaki güçlü bağlantıları, bu titreşimlere karşı üstün bir direnç gösterir.
Kullanım Örneği 4: Tarımsal Sulama Kanallarında Eğim ve Akış Kontrolü
Eğim Farklarını Yönetmek İçin Basamaklı Beton Menfez Uygulamaları
Yüksek eğimli tarımsal arazilerde, menfez içinde suyun hızını düşürmek ve erozyon riskini kontrol altına almak için basamaklı beton menfez tipleri veya enerji kırıcı odacıklar kullanılır. Bu uygulama, suyun kontrollü bir şekilde enerji kaybetmesini sağlayarak çıkış noktasındaki erozyon riskini azaltır.
Menfez Tabanının Erozyonu Önleyici Beton Menfez Tipleri ile Kaplama
Tarımsal kanallarda menfez tabanının sürekli su akışı ve taşınan katı maddeler nedeniyle aşınması muhtemeldir. Beton menfez tabanının, özel aşınmaya dirençli beton veya kutu menfez ile kaplanması, uzun ömürlü bir çözüm sunar.
Menfez Seçimi ve Projelendirme Hakkında Sıkça Sorulan Sorular
Altyapı uzmanlarının ve mühendislerin menfez projeleriyle ilgili teknik sorularını yanıtlıyoruz.
Kutu Menfez ve Boru Menfez Arasındaki Maliyet ve Yapısal Farklar Nelerdir?
Yapısal Fark: Kutu menfez dikdörtgen kesiti sayesinde, aynı debiyi daha az yükseklikle geçirebilir. Bu, düşük dolgu yüksekliklerinde ve yüksek trafik yükü olan yerlerde avantaj sağlar. Boru menfez ise daha düşük maliyetli olup, genellikle dairesel formu nedeniyle yüksek dolgu yüksekliklerinde basınca daha iyi dayanır. Maliyet Farkı: Boru menfez (küçük çaplar için) genellikle daha uygun maliyetlidir. Ancak, büyük çaplı ve ağır yük altındaki çözümlerde prekast kutu menfezin toplam maliyeti, yerinde döküm kutu menfeze göre çok daha düşük ve hızlıdır.
Menfezlerde Kullanılan Prekast Betonun Ömrü ve Bakım İhtiyacı Nedir?
Yüksek kaliteli prekast betondan üretilen menfezlerin beklenen ömrü, doğru uygulama koşullarında 75 ila 100 yıl arasındadır. Betonun dayanıklı yapısı sayesinde, ciddi bir bakım gereksinimi yoktur. Bakım genellikle menfezin içinin sedimantasyon veya kalıntı birikimine karşı temizlenmesiyle sınırlıdır.
As-Ton Yapı Menfezlerinin Sızdırmazlık Performansı Nasıl Sağlanır?
As-Ton Yapı menfezlerinde sızdırmazlık, modüllerin birleşme noktalarına yerleştirilen özel elastomerik (kauçuk) contalarla sağlanır. Bu contalar, zemin hareketlerinden kaynaklanan küçük oynamalara karşı esneklik sunar ve tam sızdırmazlık garanti eder. Fabrika üretimi sayesinde, birleşim yüzeyleri kusursuz bir şekilde düzgün olup, contanın performansını maksimize eder.
Doğru menfez seçimi, bir yol projesinin uzun ömrü ve çevresel güvenliği için atılan en önemli adımdır. Beton menfez tipleri (kutu ve boru menfez), sundukları üstün dayanıklılık, hidrolik verimlilik ve hızlı menfez inşası avantajları ile projelerinize kalıcı çözümler sunar. Beton Menfez Seçimi | As-Ton Yapı olarak, projelerinizin hidrolik hesaplama kriterlerine tam uyumlu, en güvenilir altyapı menfez çözümleriyle yanınızdayız.
