Giriş: Yol Altyapısında Gizli Kahramanlar: Menfezler
Bir karayolu veya demiryolu projesinin başarısı, sadece yüzeydeki asfaltın veya rayların kalitesiyle değil, bu yapının altından geçen suyun ne kadar verimli yönetildiğiyle ölçülür. Yol gövdesinin en büyük düşmanı sudur. Kontrol altına alınamayan yüzey ve yeraltı suları, yol dolgusunu yumuşatarak çökmelere, çatlaklara ve hatta heyelanlara neden olabilir. Bu noktada “sanat yapıları” olarak adlandırılan menfezler devreye girer. Kocaeli Beton Boru | As-Ton Yapı Elemanları A.Ş. Modelleri, yüksek mukavemetli yapıları ve sızdırmazlık teknolojileriyle yol gövde sağlığını koruyan gizli kahramanlardır. Doğru uygulama teknikleriyle birleştirilen bu prefabrik çözümler, ulaşım altyapısının ömrünü onlarca yıl uzatmaktadır.
1. Bölüm: Menfez Sistemlerinin Fonksiyonel Amacı ve Çeşitle
Menfezler, yol platformunun bir tarafında biriken suyu, yolun yapısal bütünlüğüne zarar vermeden diğer tarafa aktaran mühendislik yapılarıdır.
1.1. Yol Altı Su Geçiş Yapılarının Temel Görevleri
Menfezler, basit birer boru olmanın ötesinde, hidrolik ve statik dengenin kurulduğu noktalardır.
1.1.1. Hidrolik Kesit ve Akış Yönetimi
Bir menfezin en kritik özelliği, beklenen maksimum debiyi (genellikle 50 veya 100 yıllık tekerrür debileri baz alınır) taşıyabilecek hidrolik kesite sahip olmasıdır. Eğer kesit alanı yetersiz kalırsa, su yolun memba tarafında şişme yapar ve yol gövdesine sızarak dolguyu zayıflatır. Kocaeli Beton Boru | As-Ton Yapı Elemanları A.Ş. Modelleri, geniş çap yelpazesiyle her türlü akış debisine uygun çözümler sunar.
1.1.2. Dolgu Yükünü ve Trafik Yükünü Taşıma Kapasitesi
Menfezler, üzerlerindeki toprak dolgunun (statik yük) ve üzerinden geçen araçların (dinamik yük) yarattığı muazzam baskıya dayanmak zorundadır. Betonarme yapılar, bu yükleri çevreleyen toprağa homojen bir şekilde dağıtarak borunun çökmesini engeller.
1.2. Yapısal Formlarına Göre Menfez Türleri
Projenin derinliği ve su miktarına göre farklı geometriler tercih edilir.
1.2.1. Boru Menfezler (Büzler)
Dairesel kesitli beton borular, montaj hızı ve maliyet etkinliği nedeniyle en yaygın kullanılan menfez türüdür. Küçük ve orta ölçekli su geçişlerinde, özellikle As-Ton’un yüksek dayanımlı beton boruları, uygulama kolaylığı sağlar.

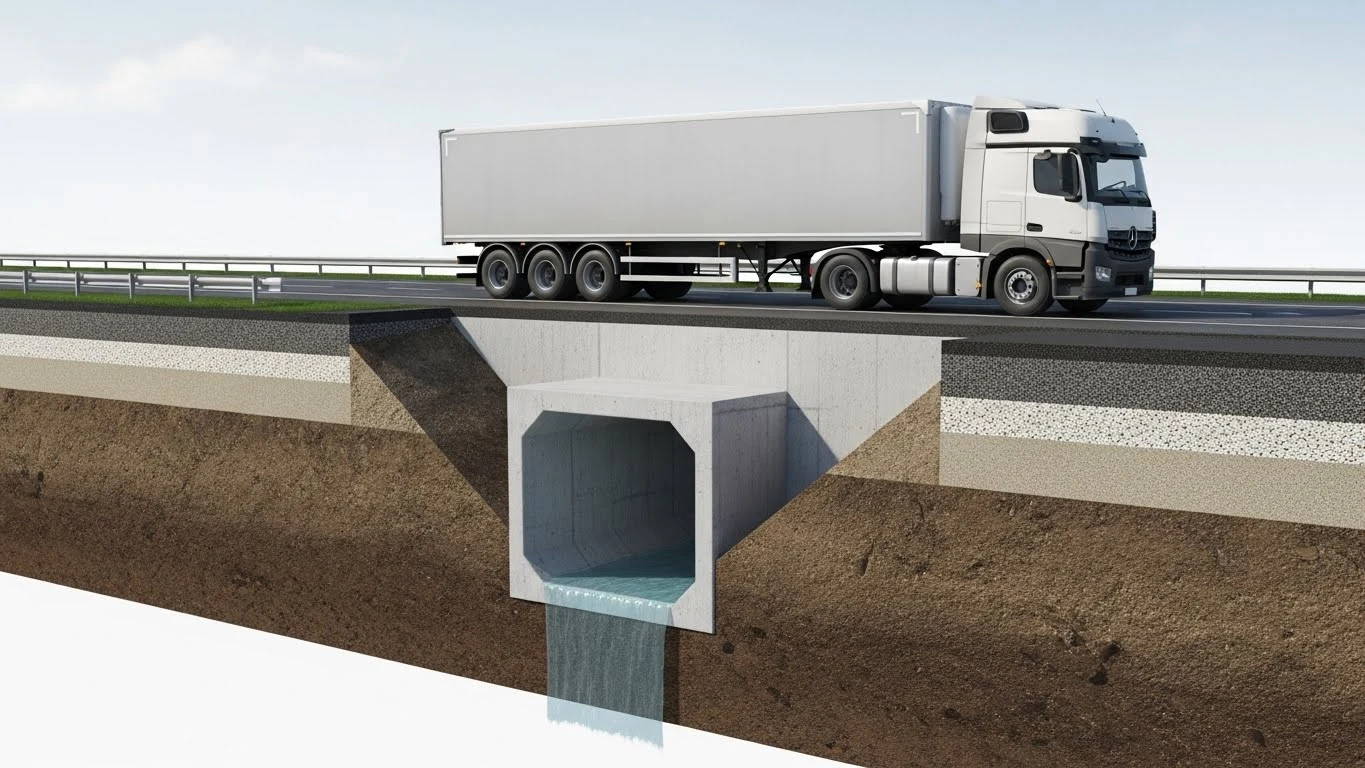

1.2.2. Kutu Menfezler ve Prefabrik Çözümler
Debinin çok yüksek olduğu veya yol kotunun düşük olduğu yerlerde dikdörtgen kesitli kutu menfezler tercih edilir. Kutu menfezler, aynı yükseklikte dairesel borulara göre daha fazla su taşıma kapasitesine sahiptir. As-Ton’un prefabrik kutu menfezleri, yerinde dökme imalata göre çok daha hızlı ve yüksek kalite standartlarında sonuç verir.
2. Bölüm: Menfez Uygulama Tekniklerinde Doğru Metodoloji
Kaliteli bir malzeme, yanlış uygulama ile işlevsiz hale gelebilir. Menfez montajında “yataklama” ve “dolgu” süreçleri, borunun kendisi kadar önemlidir.
2.1. Zemin Hazırlığı ve Temel Teşkili
Menfezin üzerine binen yükü zemine sağlıklı aktarabilmesi için alt yapısının rijit olması gerekir.
2.1.1. Kazı ve Grobeton Uygulama Standartları
Kazı alanı belirlenen kotlara indirildikten sonra, zemin mutlaka sıkıştırılmalıdır. Borunun altına serilecek olan 10-15 cm kalınlığındaki grobeton (C16/20 veya C20/25), borunun teraziye alınmasını ve zemine tam oturmasını sağlar.
2.1.2. Yataklama ve Geri Dolgu Malzemesi Seçimi
Borunun yan kısımlarının (hafif omuz bölgeleri) uygun malzeme ile doldurulması gerekir. Elenmiş kum veya uygun granülometredeki stabilize malzeme, tabakalar halinde serilerek kompaktörlerle sıkıştırılmalıdır. Bu “kamalama” etkisi, borunun yanal basınçlara karşı direncini artırır.
2.2. Kocaeli Beton Boru | As-Ton Yapı Elemanları A.Ş. Modelleri Montaj Detayları
As-Ton ürünlerinin montajında sızdırmazlık ve eğim, yol sağlığı için iki anahtardır.
2.2.1. Muflu Birleşim ve Doğru Eğim Verme
Menfezin tıkanmaması için suyun hızı, içerisindeki rüsubatı (kum, çakıl, dal) sürükleyebilecek seviyede olmalıdır. Genellikle %1 ile %3 arasındaki eğimler idealdir. Muflu birleşimlerde boruların birbirine tam kilitlenmesi, hattın geometrik sürekliliğini sağlar.
2.2.2. Sızdırmazlık ve Conta Uygulaması
Menfez ek yerlerinden kaçan su, yol dolgusunun içine sızarak “borulaşma” (piping) denilen erozyona neden olur. Bu durum asfaltın altında gizli boşluklar yaratır. Kocaeli Beton Boru | As-Ton Yapı Elemanları A.Ş. Modelleri, entegre conta teknolojisi ile bu sızıntıları tamamen keserek yol gövdesini içeriden korur.
3. Bölüm: Menfez Kapakları ve Giriş-Çıkış Yapıları
Menfezin sadece boru kısmı değil, suyun girdiği ve çıktığı uç yapılar da mühendislik harikası olmalıdır.
3.1. Kanat Duvarları ve Başlık Kirişleri
Giriş ve çıkışlarda inşa edilen betonarme duvarlar, yol dolgusunun suya kapılıp gitmesini önler.
3.1.1. Giriş Ağzı (Inlet) Tasarımının Akışa Etkisi
Su menfeze girerken türbülans yapmamalıdır. Huni şeklinde tasarlanan giriş yapıları, suyun boruya daha rahat girmesini sağlayarak menfez kapasitesini %20’ye kadar artırabilir.
3.1.2. Çıkış Ağzı (Outlet) ve Enerji Kırıcı Sistemler
Menfezden çıkan su, kazandığı hızla deşarj noktasındaki toprağı oyabilir. Bu oyulmayı önlemek için çıkış ağzına taş dolgu (rip-rap) veya beton enerji kırıcı basamaklar yapılmalıdır.
3.2. Menfez Kapakları ve Izgara Sistemlerinin Fonksiyonu
Özellikle kentsel geçişlerde ve orman yollarında menfez ağızlarının korunması gerekir.
3.2.1. Katı Atık ve Rusubat Kontrolü
Büyük dalların veya çöplerin menfezi tıkaması, suyun yola taşmasına neden olur. Özel tasarım menfez kapakları ve ızgaraları, bu maddeleri tutarak suyun geçişine izin verir.
3.2.2. Trafik ve Yaya Güvenliği İçin Kapak Tasarımı
Açık ağızlı menfezler, araçların yoldan çıkması durumunda tehlike arz eder. Menfez kapakları, hem estetik bir bitiş sağlar hem de yaya veya hayvanların kontrolsüz geçişlerini engeller.
4. Bölüm: Yol Gövde Sağlığında Menfez Kaynaklı Riskler ve Çözümler
4.1. Yol Çökmeleri ve Stabilite Kayıpları (Kullanım Örneği 1)
Yanlış döşenmiş veya çatlamış bir menfez, yolun en zayıf halkasıdır.
4.1.1. Sızan Suyun Yol Dolgusunu Boşaltması
Küçük bir sızıntı, zamanla yolun altındaki ince malzemeyi (fines) yıkayarak boşluklar oluşturur. Bu boşluklar büyüdüğünde, üstteki asfalt yükü taşıyamaz ve aniden çöker.
4.1.2. As-Ton Sızdırmazlık Teknolojisi ile Yolun Korunması
As-Ton borularındaki yüksek mukavemetli beton (C30/37 ve üzeri), çatlama riskini minimize ederken, contalı sistemler suyun her zaman boru içinde kalmasını sağlar.
4.2. Karayolu ve Demiryolu Menfez Geçişleri (Kullanım Örneği 2)
Demiryollarında menfez dayanımı çok daha kritiktir.
4.2.1. Yüksek Hızlı Tren Hatlarında Titreşim ve Menfez Direnci
Hızlı trenlerin yarattığı yüksek frekanslı titreşimler, geleneksel yapıları yorabilir. Betonarme menfezler, kütleleri ve rijitlikleri sayesinde bu titreşimleri absorbe eder.
4.2.2. Kocaeli Beton Boru | As-Ton Yapı Elemanları A.Ş. Yüksek Mukavemetli Modelleri
As-Ton’un demiryolu projeleri için ürettiği özel donatılı borular, en zorlu dinamik yük sınıflarında bile yapısal bütünlüğünü korur.
4.3. Sanayi Bölgesi Giriş Yollarında Ağır Tonaj Yönetimi (Kullanım Örneği 3)
OSB (Organize Sanayi Bölgesi) yollarındaki menfezler, standart araçların çok üzerinde yüklere maruz kalır.
4.3.1. Tır ve İş Makinesi Yükleri Altında Menfez Davranışı
Sürekli ağır tonaj geçişi, esnek borularda kalıcı deformasyona neden olurken, beton menfezler orijinal kesitlerini korurlar.
4.3.2. As-Ton Menfez Modellerinde Çelik Donatı Optimizasyonu
Proje özelinde yapılan donatı hesapları ile menfezin et kalınlığı ve demir miktarı artırılarak, sanayi bölgeleri için sarsılmaz altyapılar inşa edilir.
4.4. Dağlık Arazilerde Sanat Yapıları ve Menfezler (Kullanım Örneği 4)
Kar erimesi ve sel baskınları dağ yollarının en büyük imtihanıdır.
4.4.1. Ani Kar Erimesi ve Taşkın Debisi Yönetimi
Bahar aylarında artan debiyi karşılamak için yan yana (batarya) dizilen boru menfezler kullanılır.
4.4.2. Kademeli Menfez Sistemleri ve Akış Kontrolü
Çok dik yamaçlarda suyun hızını kesmek için “kademeli menfez” uygulaması yapılır. Bu sistemde, borular birer basamak oluşturarak suyun enerjisini kırar ve deşarj noktasında tahribatı önler.
5. Bölüm: Bakım, Onarım ve Sıkça Sorulan Sorular
Menfezlerin periyodik temizliği yol ömrünü nasıl uzatır?
Tıkanan bir menfez, suyun yol gövdesinde birikmesine neden olur. Yılda en az bir kez (tercihen sonbahar başında) yapılacak temizlik, yolun su altında kalarak çürümesini engeller.
Beton menfezler ile çelik (koruge) menfezler arasındaki farklar nelerdir?
Beton menfezler korozyona uğramaz ve yangına dayanıklıdır. Çelik menfezler zamanla paslanabilir ve büyük yükler altında deformasyona daha açıktır.
Kocaeli Beton Boru | As-Ton Yapı Elemanları A.Ş. Modelleri için yükleme sınıfları nelerdir?
Ürünlerimiz, Karayolları (H30-S24) ve Demiryolu (UIC 71) yükleme standartlarına tam uyumlu olarak üretilmektedir.
Yanlış eğim verilmiş bir menfezde nasıl bir iyileştirme yapılabilir?
Hafif eğim hatalarında boru içi kaplamalarla hidrolik iyileştirme yapılabilir; ancak ciddi hatalarda menfezin sökülüp yeniden yataklanması en sağlıklı çözümdür.
Güvenli Yol, Sağlam Altyapı
Yol gövde sağlığı, yüzeydeki asfalttan ziyade, onun altındaki suyun ne kadar profesyonel yönetildiğiyle ilişkilidir. Doğru menfez seçimi ve titiz uygulama teknikleri, yol bakım maliyetlerini düşüren en önemli unsurdur. Kocaeli Beton Boru | As-Ton Yapı Elemanları A.Ş. Modelleri, mühendislik standartlarını prefabrik hızla birleştirerek projelerinize değer katar. Bu makalede sunulan teknik rehberlik, altyapı profesyonellerine güvenli ve uzun ömürlü yollar inşa etme yolunda stratejik bir vizyon sunmaktadır.
